overenie ohmovho zakona
Protokol č. 7Trieda: Meno a priezvisko: Dátum:Téma: Meranie elektrických veličín
Úloha: Overte platnosť Ohmovho zákona U=R.I
Princíp: Ak pripojíme na elektrotechnickú súčiastku (ale aj akýkoľvek predmet – pozor na úrazy) zdroj elektrického napätia (1,5V ; 4,5V; 9V – batéria, „220V“ – zásuvka!, 1 000 a viac – v TV aj VN!!!!!!!!) tečie ňou elektrický prúd. Jeho veľkosť závisí od veľkosti napätia priamoúmerne a veľkosti odporu nepriamoúmerne. (Navyše vzniká teplo.)
Postup:Rozsahy meracích prístrojov nastavíme na najväčšie hodnoty. Zdroj napätia nastavíme na 0V. Na svorky zdroja pripojíme rezistor (odpor). Aby sme mohli merať prúd tečúci odporom, pripojíme k nemu ampérmeter (sériovo). Voltmeter pripojíme k odporu paralelne. Zapneme zdroj. Zväčšíme jeho napätie asi na 5V. Rozsahy meracích prístrojov zmenšujeme, až kým ručičky neukazujú čím väčšiu výchylku. U a I počítame zo vzťahov:
I=Ra/Rsa.αa U=Rv/Rsv. αv R=U/I
Ra(Rv) – rozsah ampérmetra, voltmetra,
Rsa (Rsv) – rozsah stupnice ampérmetra, voltmetra
αa, αv – výchylka ručičky ampérmetra, voltmetra
Zapíšeme hodnotu na odpore Rsúč. Vypočítame hodnotu odporu z U a I. Nakreslíme graf U=f(I).
Pomôcky: ampérmeter, voltmeter, stavebnica Mez Elektronik, odpory 1000, 2000, 470 Ω, zdroj napätia, vodiče

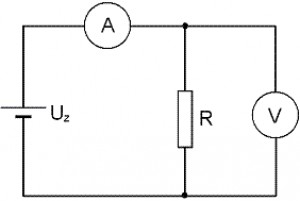

Schéma:
Tabuľka:
Použité vzťahy a vzorové výpočty:
I=Ra/Rsa*αa U=Rv/Rsv*αv R=U/I R=Rvyp
Graf: U = f(I)
y = f(x)
Záver:
číslo
Ra[mA]
Rsa
αa
I[mA]
Rv [V]
Rsv
αv
U [V]
Rvyp[Ω]
Rsúč[Ω]
1.
2.
3.
4.
5.
Téma: Meranie elektrických veličín
Úloha: Overte platnosť Ohmovho zákona U=R.I
Princíp: Ak pripojíme na elektrotechnickú súčiastku (ale aj akýkoľvek predmet – pozor na úrazy) zdroj elektrického napätia (1,5V ; 4,5V; 9V – batéria, „220V“ – zásuvka!, 1 000 a viac – v TV aj VN!!!!!!!!) tečie ňou elektrický prúd. Jeho veľkosť závisí od veľkosti napätia priamoúmerne a veľkosti odporu nepriamoúmerne. (Navyše vzniká teplo.)
Postup:Rozsahy meracích prístrojov nastavíme na najväčšie hodnoty. Zdroj napätia nastavíme na 0V. Na svorky zdroja pripojíme rezistor (odpor). Aby sme mohli merať prúd tečúci odporom, pripojíme k nemu ampérmeter (sériovo). Voltmeter pripojíme k odporu paralelne. Zapneme zdroj. Zväčšíme jeho napätie asi na 5V. Rozsahy meracích prístrojov zmenšujeme, až kým ručičky neukazujú čím väčšiu výchylku. U a I počítame zo vzťahov:
I=Ra/Rsa.αa U=Rv/Rsv. αv R=U/I
Ra(Rv) – rozsah ampérmetra, voltmetra,
Rsa (Rsv) – rozsah stupnice ampérmetra, voltmetra
αa, αv – výchylka ručičky ampérmetra, voltmetra
Zapíšeme hodnotu na odpore Rsúč. Vypočítame hodnotu odporu z U a I. Nakreslíme graf U=f(I).
Pomôcky: ampérmeter, voltmeter, stavebnica Mez Elektronik, odpory 1000, 2000, 470 Ω, zdroj napätia, vodiče
Schéma:
Tabuľka:
Použité vzťahy a vzorové výpočty:
I=Ra/Rsa*αa U=Rv/Rsv*αv R=U/I R=Rvyp
Graf: U = f(I)
y = f(x)
Záver:
číslo | Ra[mA] | Rsa | αa | I[mA] | Rv [V] | Rsv | αv | U [V] | Rvyp[Ω] | Rsúč[Ω] |
1. |
|
|
|
|
|
|
|
|
|
|
2. |
|
|
|
|
|
|
|
|
|
|
3. |
|
|
|
|
|
|
|
|
|
|
4. |
|
|
|
|
|
|
|
|
|
|
5. |
|
|
|
|
|
|
|
|
|
|
